一、金屬風管咬接、焊接的適用范圍

二、金屬風管的咬接

咬口形式、咬口寬度、留量及用途

機械軋制各種咬口應根據板料厚度、咬口寬度對設備間隙作細致的調整，并進行試軋，直到咬口成型良好、滿足規定要求方可批量進行軋口。

不同咬口形式的板料應分類堆放，分批軋口，以免錯軋。特別是不銹鋼板軋錯后修改時易斷裂，更應特別注意。

圓形風管板材的連接分為縱向結合縫與螺旋結合縫兩種。

螺旋咬口風管的咬口間距不應大于150mm。

縱向啼口風管的內徑大正徑大于400mm時，管壁應壓制加強筋；內徑大于1000mm時，管壁應壓制兩道加強筋。 加強筋高度不小于3mm.

縱向結全縫采用搭接、同平搭接連接時，其搭接寬度應大于6倍板厚，鉚釘間距應小于150mm。

咬口時應扶穩板料，手指距滾輪護殼不小于50mm，不行放在咬口機軌道上。

三、金屬風管的焊接

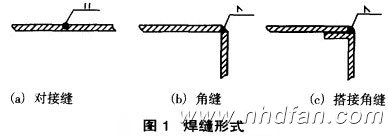

1、金屬風管制作采用焊接，適用范圍見表1，焊接時可采用氣焊、電焊、氬弧焊、接觸焊、焊縫形式應根據風管的構造、鋼板厚度、焊接方式選用。焊接工藝應遵守焊接規程有關規定。焊縫形式見圖1

（1）對接縫：常用于板材拼接和縱向閉合縫。

（2）角終究：常用于矩形管件的閉合穎。

（3）搭接角縫：常用于板厚較薄的矩形管件閉合角縫。

2、焊接方法選用：一般鋼板風管宜采用手工電弧焊或二氧化碳?xì)怏w保護焊，材料較薄時宜采用氣焊；不銹鋼板焊接宜采用非熔化氬弧焊或手工電弧焊；鋁板焊接宜采用氣焊或氬弧焊。

3、組成焊縫應嚴密，固定焊點間距不應大于100mm，點焊結束將焊縫打平打嚴。

4、不銹鋼板焊接前應將焊縫處的油污、雜物清除干凈，焊后應進行酸洗鈍化。

5、 鋁板焊接前應用較軟的鋼絲刷或鋼絲刷將焊縫處的氧化層、油污、雜物等清理干凈，清理工作不得損傷板材，以露出銀白色光澤為宜。若采用氣焊，清理結束后應立即涂焊劑施焊。

三、金屬風管加固

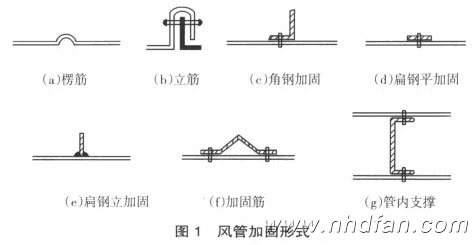

1、當矩形風管邊長大于或等于630mm，保溫風管邊長大于或等于800mm，且其管段長度大于1250mm，或單邊面積低壓風管大于1.2m²，中高壓風管大于1 m²，圓形風管（不包括螺旋風管）直徑大于等于800mm，且風管長度大于1250mm或總表面積大于4 m²時，均應采取加固措施。對邊長小于或等于800mm的風管，宜采用楞筋、楞線的方法加固。加固形式見圖2。

當圓形風管和中高壓風管加固時，應采用加固框的形式加固。高壓風管的單咬口縫應有加固、密封、補強措施。

2、采用楞筋或內加固的風管，可在板料軋制咬口前進行。楞筋深度不宜大于3mm，并應沿氣流或?qū)�角線方向設置；風管內加固（如圖2）必須沿氣流方向設置。

3、采用角鋼和扁鋼框加固的風管，加固框與法蘭裝配同時進行。加固框與風管壁的連接，咬口風管應采用鉚接，焊接風管應采用斷續焊接，焊縫30mm，斷開100mm。風管加固形式及材料見表1-9.

表1-9風管加固形式及材料
