1、總體布置

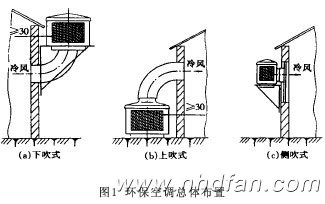

為適應各種工作場所，便于安裝使用，環保空調在總體布置上，出風口(或風扇)的位置可采用下吹、上吹和側吹三種布置方式(圖1)。下吹式可安裝于房頂或用彎管與室內相通，其安裝位置高，不占近地空間，但安裝維修不大方便；上吹式安裝位置較低，安裝維修不必爬高，但打開蓋不大方便，且占近地空間；側吹式直接裝于窗墻孔外，安裝方便，但影響采光，也減少了濕簾的安裝面積和產冷量。風扇采用直接驅動。水箱和水泵置于箱體下部，用浮球閥自動供水。噴水管采用上噴反射下淋式，使?jié)窈煷驖窬鶆颉?/P>

2、風扇的參數與葉型

風扇的直徑和轉速是兩個很重要的參數，與風量、功率、全壓和噪聲有很大關系。為便于制造、安裝、使用和運輸，風扇不宜過大，為保證所需的風量，風扇不宜過小，我們定為300～600mm。為減少能耗，降低噪聲，保證風量，轉速定為700～1200r/min。如NHD-6型機，轉速為930r/min。當環保空調要接送風管道時，可以采用轉速1450r/min，以增大全壓。風扇的葉型，我們采用翹曲扭面兩面角葉型的軸流風機(直徑500～600mm)，它具有低壓大風量低噪聲和節能的特點。對扇葉直徑為300～400mm的環�？照{(diào)，我們采用圓弧前掠式(三角形)葉片，其葉寬大，葉數少，葉根窄，輪轂比小，扭角較小，具有低噪聲、低能耗和風力柔和的特點。

3、濕簾結構與參數

濕簾采用兩面斜交波紋三維螺旋流道(圖2)，強化了紊流換熱。通過濕簾流道長度、波高與過墊風速三要素相互作用正交試驗，優化了濕簾結構與運行參數，達到了通風阻力小而降溫效率高的目的。兼顧濕簾性能、制造成本和運行費用幾方面的要求，濕簾的結構與參數為:濕簾波形高度H=6～8mm，濕簾厚度δ=100～120mm，波脊傾角θ=50～60°，流道長度l=δ/cosθ，每一立方米濕簾的換熱面積F≥370m²。

4、環�？照{(diào)運行參數計算

4.1濕簾面積S和過墊風速V

因進入濕簾的流量等于環�？照{(diào)出口的流量，故有

V_s·S=VA=Q

式中Vs——過墊風速，m/s；　S——濕簾進風有效面積，m²；

V——出風口平均流速，m/s；　A——出風口面積，m²；

Q——出風口流量，m3/s。

因V和A可測得，Vs可優選，故S可知。并按總體布置、形體設計和濕簾規格，將S合理分配到各個面上。為優選Vs，我們用NHD-6型機，改變它的濕簾面積，測出出風口風速、靜壓(阻力)損失、干濕球溫度，并計算出風量、過墊風速和降溫效率，從中可知:當濕簾厚度為100mm、過墊風速為1m/s左右時，濕簾的阻力損失最小，風量最大，降溫效率最高，這時的濕簾面積為2.38m2。隨著濕簾面積的減小，濕簾阻力增加，過墊風速加大，風量減小，降溫效率降低，其變化規律如圖3所示。因此，當需要提高降溫效率時，Vs宜取較小值；當需要減小濕簾用量降低成本時，可取較大值。但Vs過大時，靜壓損失增加，且有細小水滴進入室內。通常Vs=1～1.2m/s。圖中還可看出濕簾厚度對η和ΔP_st的影響。

4.2降溫效率η

η為空氣過濕簾前后的降溫差值與室外干濕球溫度差值之比。

η=t_i-t_o/t_i-t_s

式中：t_i、t_s——進入濕簾前空氣的干、濕球溫度，℃；　

t_o——環�？照{(diào)出風口空氣的干球溫度，℃。

從上式可知，氣溫(t_i)愈高，室外干濕球溫差(t_i-t_s)愈大(或室外相對濕度愈小)，空氣過濕簾前后的溫差(t_i-t_o)愈大，則降溫效率愈高。

4.3　產冷量L

L與風量和降溫差值等有關，其計算式為

L=Q·ρ·C_p·(t_i-t_o)   kW

式中　C_p——空氣定壓比熱，C_p=1.01kJ/(kg·℃)；　Q——風量，m³/s；　ρ——出風口氣流密度，kg/m³，近似取ρ=1.2kg/m³。

通常環�？照{(diào)的降溫差值(t_i-t_o)比空調器小，但風量卻比空調器大，且有一定風速，故產冷量大，且能將冷風輸送一定距離，這對畜禽場的降溫是很需要的。為防止產冷量損失，要避免冷風短路。

4.4　單位產冷量耗功率NL

環�？照{(diào)的耗能大小，用NL來進行評價。

NL=(N1+N2)/L

式中N1，N2——分別代表風扇和水泵電機的輸入功率，kW。

4.5　水泵的流量與揚程

水泵的流量由濕簾的循環水量與蒸發水量來決定。

1)濕簾蒸發水量E　它與溫度、相對濕度和風量等有關，其計算式為

E=Q·ρ·(X_i-X_o)·10^-3       m³/h

式中　X_o、X_i——分別為室外空氣和過墊后空氣每公斤干空氣的含濕量，kg/kg干空氣，可查空氣焓濕圖確定。因(Xi-Xo)通常只有千分之三左右，環�？照{(diào)風量又在10000m³/h以下，故E值一般≤0.04m3/h(NHD-6型機為0.035左右)。

2)濕簾循環水量W_s它與濕簾尺寸、水中陽離子濃度和pH值等有關，其計算式為:

W_s=C·B·δ+(1.0～1.5)·E　　　　m³/h

式中　C——濕簾頂部單位面積必要的供水量，C=3.5～4.0m³/m²h；當濕簾較高、氣候干熱、塵土多時取較大值；B——環保空調濕簾總寬度，m；　δ——濕簾厚度，m；　系數(1.0～1.5)——為水循環系統必要排放量與蒸發水量的比值，當水中陽離子濃度或pH值較大時取較大值；E同上�？紤]一定循環水量裕度，應按1.2W來確定水泵流量。對NHD-6型機，水泵流量為25L/min。

3)水泵的揚程h　h由提水高度、噴水孔壓力和管路阻力來確定，通常為2～4m(NHD-6型機為3～4m)。
